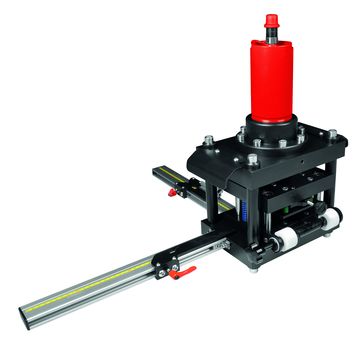

Устройство для обработки гибких пластинчатых медных шин тип HSE 100
НАЗНАЧЕНИЕ
Устройство предназначено для стационарной обработки гибких пластинчатых медных шин. Используя соответствующего оснащения можем выполнить операции перфорации, резки и предварительного снятия изоляции. Для питания устройства рекомендуются гидравлические агрегаты AH300, AH400; при менее интенсивной работе – ножной гидравлический насос H700.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Масса устройства без оснащения | 32,5 кг |
Масса режущего вкладыша | 10,5 кг |
Макс. размеры длин. x шир. x выс. | 700 x 585 x 490 мм |
Рабочее давление | 630 бар |
Сила нажима | 190 кН |
Питание | агрегат AH300; AH 400 ножной насос H700 |
Обработка гибких медных шин (толщ..x шир.) | макс. 10 x 100 мм |
Размеры круглых крейцмейселей | Ø6,6 ÷ Ø21 мм |
КОМПЛЕКТУЮЩИЕ
Стандартное оснащение:
- Комплектное обрабатывающее устройство. (1 шт.)
Дополнительное оснащение:
- Крейцмейсели круглых отверстий HSE 103 (1 кпл. в соответствии с заказом)
- Вкладыш для резки шин HSE 85 (1 шт.)
- Адаптер для надрезания изоляции (1 шт.)
ПРИНЦИП РАБОТЫ:
ПОДГОТОВКА К РАБОТЕ
- Устройство HSE 100 доставляется от производителя запакованным и законсервированным.
- После доставки устройство следует распаковать, произвести осмотр технического состояния после транспортировки для обнаружения возможных повреждений.
- Устройство следует расконсервировать и расположить на стабильной поверхности.

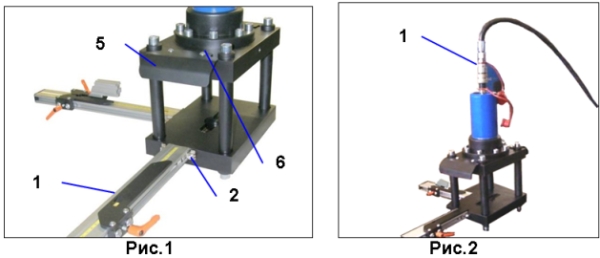

- Прикрутить ручки [5] при помощи винтов [6] (рис. 1).
- Прикрутить боковые линейки [1] при помощи винтов [2] (рис. 1).
- Подключить питание при помощи соединения [1] (рис.2).
РЕЗКА ШИН
- В рабочую область [1] поместить режущий вкладыш (рис. 4) таким образом, чтобы базирующий рельеф [2] (рис.4) совпал с гнездом рабочей плиты [3] (рис.3).

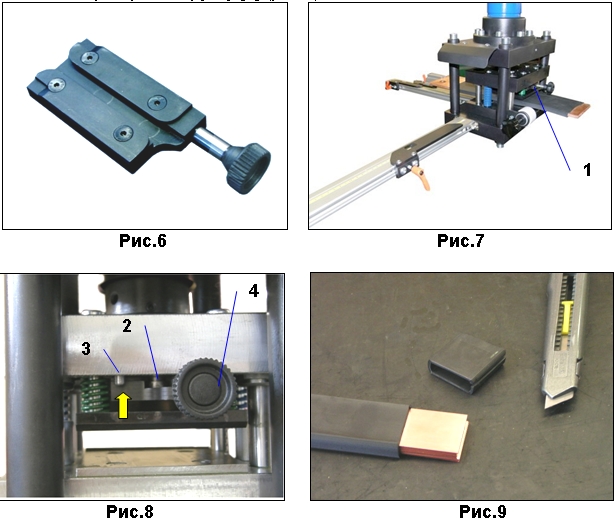

- Извлечь адаптер для надрезания (рис.6).
- Если устройство подключено к гидравлическому приводу, то включить привод.
- Ввести медную шину в рабочую область [4] до ограничителя на линейке [5] на необходимую длину (рис.5).
- После размещения медной шины запустить привод нажатием педали.
- Не прерывать процесс пока медная шина не будет отрезана.
- После произведения операции резки отпустить педаль, поршень вернется в исходное положение самостоятельно, и устройство будет готово к следующей операции резки.
ПРЕДВАРИТЕЛЬНОЕ СНЯТИЕ ИЗОЛЯЦИИ С МЕДНЫХ ШИН
- Устанавливаем режущий вкладыш.
- Вложить адаптер (рис.6) в гнездо [1] (рис.7). Следует обратить внимание на проводники [2] и предохранитель [3] (рис.8).
- Ввести шину медную в рабочую область [4] до ограничителя на линейке [5] на необходимую длину (рис.5).
- После размещения медной шины запустить привод нажатием педали.
- Процесс вести до момента соприкосновения адаптера с дожимной плитой режущего вкладыша.
- После надрезания отпустить педаль, поршень вернется в исходное положение самостоятельно, и устройство будет готово к следующей операции предварительного снятия изоляции.
- Для снятия изоляции обязательным является ее надрезания на коротких плоскостях при помощи острого ножа (рис.9).
- Для извлечения вкладыша следует нажать предохранитель [3] и извлечь адаптер держа за ручку [4] (рис.8).
ПЕРФОРАЦИЯ

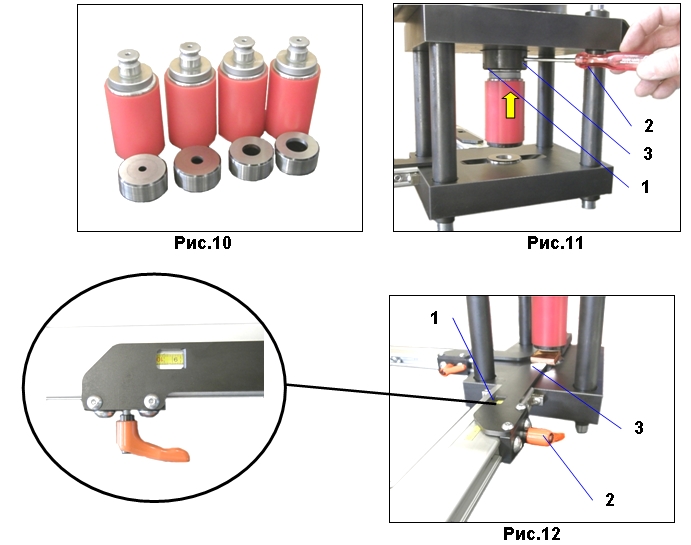

- Подобрать соответствующий пуансон и матрицу (рис.10)
- Установить матрицу в гнезде [3] рабочей плиты (рис.3)
- Вложить шип пуансона в гнездо в основании поршня [1] и при помощи ключа [2] докрутить зажимный винт [3] (рис.11)
- Установить базы на необходимую величину при помощи измерительной шкалы [1] и дожать блокирующим рычажком [2] (рис.12)
- Вложить шину в рабочую область таким образом, чтобы упиралась в ограничители [3] (рис.12).
- После размещения шины медной, запустить привод нажатием педали.
- После выполнения отверстия освободить педаль, поршень вернется в исходное положение самостоятельно, и устройство будет готово к следующей перфорации.
