Гидравлическое устройство для гибки и вырубки отверстий в медных и алюминиевых шинах HGD 125

Гидравлическое устройство для гибки и вырубки отверстий тип HGD 125

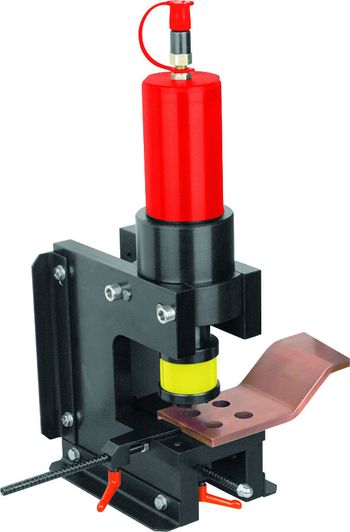

	Гибочно-дыропробивательное (гибочно-перфорирующее) устройство типа HGD 125 является гидравлическим устройством, предназначенным для гибки медных и алюминиевых токопроводящих шин в пределах 0-90º с максимальной толщиной 10 мм и шириной 125 мм, а также для вырезания в них круглых отверстий под болты M6 - M20 и овальных 8,5 ÷ 21 мм.
	Гибочно-дыропробивательное устройство HGD 125 работает с гидравлическим насосом H 700 или гидравлическим агрегатом AH 300 и АН 400. Технические данные: Расстояние между осью пуансона и задней стенкой - 60 мм. Рабочее давление- 630 бар. Размеры - 545 x 323 x 230 мм. Масса - 34,4 кг. Стандартное оборудование - согласно заказу: Гибочно-дыропробивательное устройство HGD 125 может быть оборудовано: Вкладыш HGD 121 для гибки шин на угол: 0^o - 90^o Оправкой пуансонов для пробивания отверстий типа HGD-102 Набор матриц и пуансонов типа HGD103 для вырезания круглых отверстий следующих диаметров: Ø6,6; Ø8,5; Ø11; Ø13; Ø17 и Ø21 мм Набор матриц и пуансонов типа HGD104 для вырезания овальных отверстий следующих размеров: 8,5x12; 11x16; 13x18; 17x21 Электронный датчик величины угла гибки, работающий с гибочным штампом для гибки шин тип HGD 105 - используется только с агрегатом AH-300. Точность гибки ± 1°.
